อุปกรณ์เสริมคอนกรีตสำเร็จรูป เป็นแกนหลักของการก่อสร้างสำเร็จรูปสมัยใหม่ ซึ่งประกอบไปด้วยเม็ดมีดสำหรับยก ห่วงคอยล์ ช่องพุก ระบบแบบหล่อแม่เหล็ก ตัวสร้างโมฆะ และอุปกรณ์ยึดแบบหล่อ ส่วนประกอบเหล่านี้จะเป็นตัวกำหนดว่าแผงสำเร็จรูปจะเคลื่อนที่ได้อย่างปลอดภัยจากลานหล่อไปยังส่วนหน้าของอาคาร หรือไม่สร้างเลย เนื่องจากอัตราการผลิตสำเร็จรูปเพิ่มขึ้นทั่วยุโรป เอเชีย และอเมริกาเหนือ คุณภาพและความสม่ำเสมอของอุปกรณ์เสริมทุกชิ้นที่ฝังอยู่ในองค์ประกอบคอนกรีตจึงไม่เคยมีความสำคัญอีกต่อไป Ningbo Wewin Magnet Co., Ltd ตั้งอยู่ที่จุดสิ้นสุดการผลิตของห่วงโซ่อุปทานนี้ โดยผลิตโซลูชันแบบหล่อแม่เหล็กและอุปกรณ์เสริมสำเร็จรูปที่ใช้โดยผู้รับเหมาในกว่า 30 ประเทศ
เหตุใดอุปกรณ์เสริมคอนกรีตสำเร็จรูปจึงกำหนดผลลัพธ์ของโครงการ
ตลาดคอนกรีตสำเร็จรูปทั่วโลกมีมูลค่าประมาณ 148 พันล้านดอลลาร์สหรัฐในปี 2566 และคาดว่าจะเกิน 210 พันล้านดอลลาร์สหรัฐภายในปี 2573 ได้แรงหนุนจากความต้องการรอบการผลิตที่รวดเร็วขึ้นและตลาดแรงงานที่เข้มงวดมากขึ้น ภายในตัวเลขดังกล่าว อุปกรณ์เสริมและฮาร์ดแวร์แบบฝังทำให้เกิดความเสี่ยงต่อความล้มเหลวที่มากอย่างไม่เป็นสัดส่วน เต้ารับยกพิกัดที่ 20 kN ซึ่งใช้งานไม่ได้ต่ำกว่า 14 kN ไม่เพียงสร้างความเสียหายให้กับแผงเดียวเท่านั้น แต่ยังสามารถหยุดไซต์งาน เรียกการเคลมประกัน และบังคับให้มีการตรวจสอบการผลิตเต็มรูปแบบได้
หมวดหมู่อุปกรณ์เสริมนั้นกว้างกว่าที่ผู้ซื้อหลายรายคิดในตอนแรก:
- เม็ดมีดสำหรับการยกและการขนย้าย (ช่องเสียบคอยล์, พุกหัวทรงกลม, พุกแบน)
- ระบบแบบหล่อแม่เหล็กและแถบลบมุมสำหรับการวางตำแหน่งแม่พิมพ์

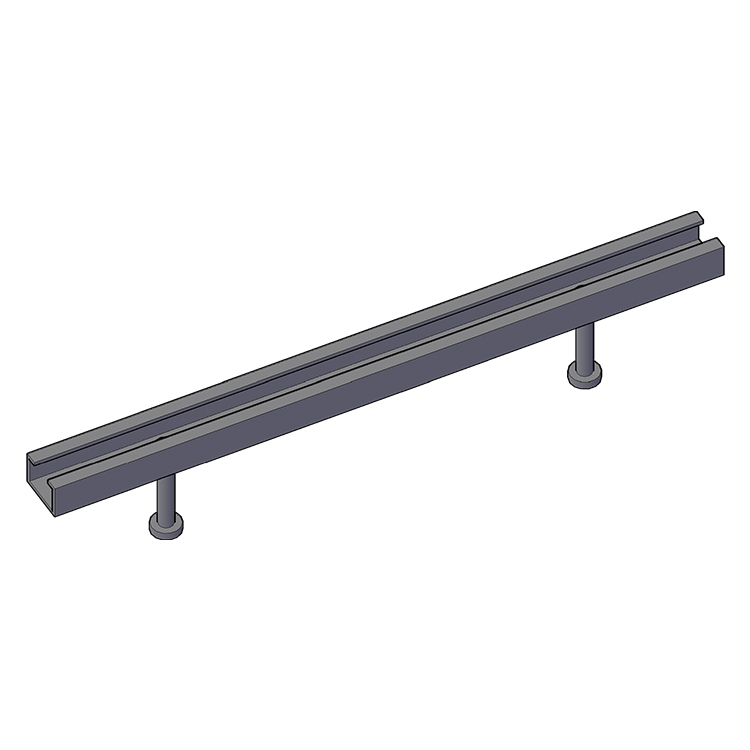

- ช่องหล่อเข้า เดือย และแผ่นเชื่อมต่อ
- อดีตที่เป็นโมฆะและระบบปิดกั้น
- การป้องกันขอบและรางยึด
- ท่อยาแนวและอุปกรณ์ลวดผูก
ผลิตภัณฑ์แต่ละประเภทมีข้อกำหนดความคลาดเคลื่อนที่ยอมรับได้และมาตรฐานการรับน้ำหนักที่แตกต่างกัน ซึ่งเป็นสาเหตุที่การจัดหาจากผู้ผลิตที่ผ่านการตรวจสอบแทนที่จะเป็นคนกลางจึงมีความสำคัญในทางปฏิบัติมาก
ขนาดตลาดคอนกรีตสำเร็จรูปทั่วโลก (พันล้านเหรียญสหรัฐ)
ที่มา: ประมาณการอุตสาหกรรม; ตัวเลขปี 2030 เป็นการคาดการณ์
ปัจจัยy-Direct กับบริษัทการค้า: สิ่งที่เปิดเผยตัวเลข
การสนทนาที่เกิดซ้ำในห่วงโซ่อุปทานสำเร็จรูปคือว่าจะซื้อผ่านบริษัทการค้าหรือติดต่อกับผู้ผลิตโดยตรง คำตอบที่ตรงไปตรงมานั้นขึ้นอยู่กับปริมาณ แต่สำหรับการจัดซื้อระดับกลางถึงขนาดใหญ่นั้น ต้นทุนและช่องว่างด้านคุณภาพนั้นมีความสำคัญ
ณ Ningbo Wewin Magnet Co., Ltd โดยรูปแบบจากโรงงานโดยตรงจะเป็นค่าเริ่มต้น บริษัทการค้าหลายแห่งที่ลงรายการอุปกรณ์เสริมคอนกรีตสำเร็จรูปในแค็ตตาล็อก จริงๆ แล้วซื้อสินค้าสำเร็จรูปจาก Wewin และขายต่อโดยบวกส่วนต่างเพิ่ม นี่เป็นเรื่องปกติในทางเดินการผลิตของหนิงโป-เจ้อเจียง การซื้อโดยตรงจะกำจัดชั้นนั้นโดยสิ้นเชิง ซึ่งโดยทั่วไปหมายถึง ราคาต่อหน่วยลดลง 12–22% สำหรับการสั่งซื้อในปริมาณมากและการเข้าถึงทีมผู้ผลิตโดยตรงสำหรับงานตามข้อกำหนดที่กำหนดเอง
| Factor | โรงงานโดยตรง (เววิน) | ผ่านบริษัทการค้า |
|---|---|---|
| ราคาต่อหน่วย | ต่ำกว่า (ไม่มีคนกลาง) | โดยทั่วไปมาร์กอัป 12–22% |
| ความโปร่งใสของเวลานำ | ตารางการผลิตโดยตรง | ขึ้นอยู่กับหุ้นของเทรดเดอร์ |
| ข้อมูลจำเพาะที่กำหนดเอง | เป็นไปได้จากขั้นต่ำ | มักจำกัดอยู่เพียงรายการในแคตตาล็อก |
| การตรวจสอบย้อนกลับคุณภาพ | มีบันทึกชุดเต็ม | ขึ้นอยู่กับความขยันของเทรดเดอร์ |
| การสนับสนุนหลังการขาย | ทีมงานวิศวกรสายตรง | ส่งต่อผ่านพ่อค้า |
ตารางด้านบนแสดงถึงพลวัตของการจัดซื้อที่แท้จริงในพื้นที่อุปกรณ์เสริมสำเร็จรูป ผู้ผลิตชิ้นส่วนสำเร็จรูปในยุโรปและออสเตรเลียหลายรายค้นพบเมื่อเวลาผ่านไปว่าความสัมพันธ์โดยตรงของโรงงาน — โดยเฉพาะกับผู้ผลิตอย่าง Wewin — คุ้มค่าที่จะจัดตั้งขึ้นตั้งแต่เนิ่นๆ แม้ว่าปริมาณการสั่งซื้อเริ่มแรกจะน้อยก็ตาม
อุปกรณ์คุณภาพสูงใดบ้างที่เปลี่ยนแปลงในการผลิตอุปกรณ์เสริม
วลี "อุปกรณ์คุณภาพดี" ถูกใช้มากเกินไปในการตลาดการผลิต แต่สำหรับอุปกรณ์คอนกรีตสำเร็จรูป มีความหมายเฉพาะเจาะจงที่สามารถวัดผลได้ ณ Ningbo Wewin Magnet Co., Ltd สายการผลิตสำหรับแถบลบมุมแม่เหล็ก พุกยก และแม่เหล็กแบบหล่อใช้อุปกรณ์ปั๊มขึ้นรูปที่ควบคุมโดย CNC และอุปกรณ์หล่อที่มีความแม่นยำ ซึ่งมีความคลาดเคลื่อนของมิติภายใน ±0.05 มม — ซึ่งมีความสำคัญอย่างยิ่งเมื่อเม็ดมีดต้องสอดคล้องกับรูที่วางแผนไว้ในโหนดการเชื่อมต่อเชิงโครงสร้าง
ผลลัพธ์ด้านคุณภาพโดยตรงสามประการจากการลงทุนระดับอุปกรณ์:
- แรงดึงออกสม่ำเสมอ: ช่องเสียบคอยล์ที่ผลิตไม่ดีอาจแตกต่างกันไป 15–30% ในความสามารถในการรับน้ำหนักจริงเมื่อเปรียบเทียบกับค่าพิกัด การหล่อที่แม่นยำทำให้ความแปรปรวนนี้ต่ำกว่า 5%
- พื้นผิวสำหรับด้ามจับแม่เหล็ก: อุปกรณ์เสริมแบบหล่อแม่เหล็กขึ้นอยู่กับพื้นผิวที่เรียบและสม่ำเสมอเพื่อให้ได้แรงยึดที่พิกัด หน้าตัดด้วยเครื่องจักรมีประสิทธิภาพดีกว่าส่วนประกอบแบบกราวด์ด้วยมืออย่างน่าเชื่อถือ
- อายุการใช้งานยาวนาน: การเคลือบสังกะสีแบบจุ่มร้อนหรือเคลือบผงโดยสายการผลิตอัตโนมัติทำให้ความหนาของชั้นเคลือบมีความสม่ำเสมอซึ่งขยายความต้านทานการกัดกร่อน ซึ่งเกี่ยวข้องกับสภาพแวดล้อมการหล่อชายฝั่งหรือมีความชื้นสูง
การเปรียบเทียบคุณลักษณะด้านคุณภาพ: อุปกรณ์คุณภาพสูงกับการผลิตขั้นพื้นฐาน
ระบบแบบหล่อแม่เหล็ก: ตัวคูณประสิทธิภาพในการผลิตชิ้นส่วนสำเร็จรูป
ในหมู่ อุปกรณ์เสริมคอนกรีตสำเร็จรูป ส่วนประกอบแบบหล่อแม่เหล็กสมควรได้รับความสนใจเป็นพิเศษ เนื่องจากจะควบคุมโดยตรงว่าโรงงานหล่อสามารถปรับโครงสร้างเตียงใหม่ได้เร็วแค่ไหน รูปแบบด้านข้างแบบกลไกแบบดั้งเดิมยึดติดกับโต๊ะเหล็ก 30–45 นาทีต่อเมตรเชิงเส้น เพื่อตั้งค่าและตัด ระบบแม่เหล็ก — ที่แม่เหล็กถาวรแรงสูงยึดราวกั้นข้างเตียง ตัวสร้างบล็อค และแถบลบมุมอย่างแน่นหนากับพาเลทเหล็ก — ลดเวลาดังกล่าวได้ประมาณ 60–70% .
Ningbo Wewin Magnet Co., Ltd เชี่ยวชาญกลุ่มผลิตภัณฑ์นี้อย่างแม่นยำ แม่เหล็กแบบหล่อของบริษัทใช้แกน NdFeB เผาผนึกที่ห่อหุ้มอยู่ในตัวเรือนเหล็ก ซึ่งส่งแรงยึดจาก 600 นิวตัน ถึง 3,500 นิวตัน ต่อหน่วย เลือกได้ตามการใช้งาน โดยทั่วไปแล้ว เส้นแผงผนังมาตรฐานจะใช้ตัวยึดแม่เหล็กด้านข้าง 8–16 ตัวต่อความยาวแบบฟอร์มหนึ่งเมตร
เวลาตั้งค่าแบบฟอร์ม (นาที/เมตร): ระบบแบบดั้งเดิมเทียบกับระบบแม่เหล็ก
นอกเหนือจากความเร็วแล้ว ระบบแม่เหล็กยังช่วยลดความล้าของเหล็กบนพื้นผิวพาเลท เนื่องจากไม่มีรูเจาะหรือจุดเชื่อม พาเลทที่จัดการรอบการหล่อได้ 200 รอบต่อปีโดยใช้แบบยึดติด โดยปกติแล้วจะต้องทำการปูผิวใหม่ภายใน 4-5 ปี การตั้งค่าแบบแม่เหล็กขยายไปถึง 8-10 ปี ภายใต้ปริมาณงานที่เท่ากัน
การเลือกอุปกรณ์เสริมพรีคาสท์ที่เหมาะสมสำหรับการใช้งานของคุณ
อุปกรณ์เสริมบางชนิดอาจไม่เหมาะกับแผงทุกประเภท การเลือกขึ้นอยู่กับการออกแบบส่วนผสมคอนกรีต น้ำหนักองค์ประกอบ ลำดับการจัดการ และการใช้โครงสร้างขั้นสุดท้าย นี่คือกรอบการเริ่มต้นที่ใช้งานได้จริง:
โหลดการทำงานที่ปลอดภัยโดยทั่วไปตามประเภทเม็ดมีด (kN)
ตัวเลข SWL บ่งชี้; ตรวจสอบกับตารางการรับน้ำหนักของผู้ผลิตสำหรับเกรดคอนกรีตเฉพาะของคุณเสมอ
เกณฑ์การคัดเลือกที่สำคัญ
- น้ำหนักองค์ประกอบและลำดับการยก: แผ่นผนังน้ำหนัก 4 ตันพร้อมตัวยก 4 จุด ต้องใช้เม็ดมีดที่พิกัดขั้นต่ำ 2× ของน้ำหนักแต่ละจุด โดยคำนึงถึงปัจจัยแบบไดนามิก
- ข้อกำหนดการคลุมคอนกรีต: การเชื่อมต่อโครงสร้างจำนวนมากต้องมีฝาปิดอย่างน้อย 30–50 มม. ควรเลือกอุปกรณ์เสริมที่มีรายละเอียดต่ำตามนั้น
- สภาพแวดล้อมการกัดกร่อน: การใช้งานชายฝั่งหรือทางทะเลต้องใช้เม็ดมีดสแตนเลส (เกรด 316) หรือชุบสังกะสีแบบจุ่มร้อนที่ความหนาขั้นต่ำ 85 µm
- การใช้ซ้ำ: แถบลบมุมแม่เหล็กและตัวขึ้นรูปโมฆะได้รับการออกแบบสำหรับ 50–200 รอบ การเลือกวัสดุที่เหมาะสม (ยาง พีวีซี หรือแม่เหล็กเสริมด้วยเหล็ก) ส่งผลต่อต้นทุนรวมต่อการใช้งานอย่างมาก
คำถามทั่วไปเกี่ยวกับ อุปกรณ์เสริมคอนกรีตสำเร็จรูป
ปริมาณการสั่งซื้อขั้นต่ำสำหรับอุปกรณ์เสริมสำเร็จรูปแบบกำหนดเองจาก Ningbo Wewin คือเท่าใด
สำหรับรายการแค็ตตาล็อกมาตรฐาน โดยทั่วไปขั้นต่ำจะอยู่ในช่วง 500–1,000 ชิ้น ขึ้นอยู่กับประเภทผลิตภัณฑ์ สำหรับอุปกรณ์เสริมที่มีข้อกำหนดเฉพาะแบบกำหนดเอง เช่น ขนาดเกลียวเม็ดมีดที่ไม่ได้มาตรฐานหรือโปรไฟล์การลบมุมแม่เหล็กเฉพาะโครงการ สามารถต่อรองขั้นต่ำได้จากประมาณ 200 ชิ้น เมื่อผู้ซื้อเป็นผู้รับผิดชอบต้นทุนเครื่องมือ เนื่องจาก Wewin เป็นผู้ผลิตโดยตรงมากกว่าบริษัทการค้า จึงไม่มีการเพิ่มส่วนต่างของเครื่องมือ ซึ่งช่วยให้สามารถเข้าถึงการผลิตตามสั่งสำหรับโรงงานพรีคาสท์ขนาดกลางได้
อุปกรณ์เสริมแบบหล่อแม่เหล็กเปรียบเทียบกับระบบพินแอนด์โบลต์แบบดั้งเดิมในแง่ของต้นทุนรวมอย่างไร
ค่าใช้จ่ายเริ่มต้นสำหรับระบบแม่เหล็กจะสูงกว่า — โดยทั่วไป 2–3× ต้นทุนต่อเมตร ของชุดยึดน็อตด้านข้างแบบมาตรฐาน อย่างไรก็ตาม เมื่อคำนึงถึงการประหยัดแรงงานในตารางการหล่อ 12 เดือน (สมมติว่ามีวันผลิต 250 วันและเวลาในการกำหนดแบบฟอร์มเฉลี่ย 4 ชั่วโมงต่อวัน) โรงงานส่วนใหญ่จะชดใช้เงินลงทุนภายใน 14–18 เดือน . โรงงานที่ทำงานสองกะมักจะได้รับคืนทุนภายใน 8-10 เดือน อายุการใช้งานพาเลทที่ยาวนานขึ้น (ดูส่วนที่ 4) จะเพิ่มกรณีทางเศรษฐกิจเพิ่มเติม
เม็ดมีดยกพรีคาสท์ควรมีใบรับรองอะไรบ้าง?
ในยุโรป เม็ดมีดสำหรับการยกที่ใช้ในชิ้นส่วนโครงสร้างสำเร็จรูปจะต้องปฏิบัติตาม อีเอ็น 13369 (กฎทั่วไปสำหรับผลิตภัณฑ์คอนกรีตสำเร็จรูป) และมาตรฐานการใช้งานระดับชาติที่เกี่ยวข้อง พุกรับน้ำหนักอาจต้องมีเครื่องหมาย CE หรือ ETA (การประเมินทางเทคนิคของยุโรป) เพิ่มเติม สำหรับโครงการในออสเตรเลีย AS 3850 ควบคุมระบบการเอียงขึ้นและการจัดการแบบพรีคาสท์ ขอใบรับรองการทดสอบและเอกสารการตรวจสอบย้อนกลับเป็นชุดจากซัพพลายเออร์ของคุณเสมอ — ผู้ผลิตที่มีชื่อเสียงอย่าง Wewin จะเก็บรักษาบันทึกเหล่านี้เป็นแนวปฏิบัติมาตรฐาน
อุปกรณ์เสริมสำเร็จรูปสามารถจัดหาเครื่องหมายเฉพาะโครงการหรือแท็ก RFID แบบฝังได้หรือไม่
ใช่. นี่เป็นคำขอที่พบบ่อยมากขึ้นในเวิร์กโฟลว์สำเร็จรูปที่รวม BIM การเคลือบโดยใช้รหัสสี หมายเลขชุดที่สลักด้วยเลเซอร์ หรือชิป RFID แบบพาสซีฟที่ติดตั้งมาจากโรงงานที่ฝังอยู่ในตัวเม็ดมีดล้วนสามารถรองรับได้โดยผู้ผลิตโดยตรง การปรับแต่งระดับนี้แทบจะเป็นไปไม่ได้ผ่านบริษัทการค้า เนื่องจากต้องมีการสื่อสารโดยตรงกับทีมผู้ผลิต ซึ่งถือเป็นข้อได้เปรียบในทางปฏิบัติอีกประการหนึ่งของการจัดหาจาก Ningbo Wewin Magnet Co., Ltd โดยตรง
ควรดูแลรักษาตัวยึดแบบหล่อแม่เหล็กเพื่อยืดอายุการใช้งานอย่างไร
ศัตรูหลักคือคราบคอนกรีตที่สะสมอยู่บนหน้าแม่เหล็กและการกระแทกทางกลที่ทำให้ตัวเรือนแตก แนวปฏิบัติที่ดีที่สุดคือทำความสะอาดหน้าจับยึดด้วยที่ขูดพลาสติก (ไม่เคยเป็นเหล็ก) หลังจากแต่ละแถบ ติดฟิล์มบางๆ ก่อนหล่อ และตรวจสอบตัวเรือนว่ามีรอยแตกร้าวทุกๆ 500 รอบหรือไม่ หน่วยที่ได้รับการบำรุงรักษาอย่างถูกต้องจากสายการผลิตของ Wewin มีอายุการใช้งานที่รายงานภาคสนามเกิน 3,000 รอบ ในสภาพแวดล้อมของโรงงาน
