ลบมุมคอนกรีต: เทคนิค เครื่องมือ และแถบลบมุมแม่เหล็ก

คอนกรีตลบมุมคืออะไร และเหตุใดจึงมีความสำคัญ

คอนกรีตลบมุมหมายถึงองค์ประกอบคอนกรีต เช่น ผนัง เสา แผ่นคอนกรีต คาน และแผงสำเร็จรูป โดยที่มุม 90 องศาที่แหลมคมถูกแทนที่ด้วยหน้าที่มีมุมหรือมุมเอียง โดยทั่วไปแล้วจะตัดที่ 45 องศา ผลลัพธ์ที่ได้คือพื้นผิวแนวทแยงที่สะอาดทอดยาวไปตามความยาวของขอบ นี่ไม่ใช่เครื่องสำอางล้วนๆ ขอบลบมุมช่วยลดความเครียดที่มุมได้มากถึง 30% เมื่อเทียบกับขอบสี่เหลี่ยม ซึ่งหมายความว่ามีเศษ รอยแตก และมุมหลุดร่อนน้อยลงตลอดอายุการใช้งานของโครงสร้าง

นอกเหนือจากประสิทธิภาพของโครงสร้างแล้ว ขอบลบมุมยังทำหน้าที่ด้านความปลอดภัยที่สำคัญอีกด้วย มุมคอนกรีตสี่เหลี่ยมเปลือยขึ้นชื่อในเรื่องของการบาดและรอยถลอก ซึ่งเป็นอันตรายต่อคลังสินค้า โครงสร้างที่จอดรถ อาคารสาธารณะ และโครงการโครงสร้างพื้นฐาน มุมเอียงทำให้เสี่ยงทันที ในงานสถาปัตยกรรม การเปิดเผยมุมยังสร้างเส้นเงาที่เพิ่มความลึกและความซับซ้อนของภาพให้กับพื้นผิวเรียบ

ขนาดการลบมุมที่พบบ่อยที่สุดในการก่อสร้างทั่วไปคือ a 20 มม. × 20 มม. (3/4 นิ้ว) มุมเอียง 45 องศา แม้ว่าโครงการสถาปัตยกรรมมักใช้โปรไฟล์ 10 มม., 15 มม., 25 มม. หรือแบบกำหนดเองก็ตาม ผู้ผลิตคอนกรีตสำเร็จรูปมักระบุการลบมุมที่ลึกกว่า — 30 มม. หรือ 40 มม. — เพื่อสร้างการมองเห็นที่ชัดเจนยิ่งขึ้นระหว่างแผงต่างๆ

วิธีลบมุมขอบในคอนกรีต

มีสองวิธีพื้นฐานในการสร้างขอบลบมุมบนคอนกรีต: การขึ้นรูปมุมเอียงก่อนการเทโดยใช้แถบลบมุมที่วางอยู่ภายในแบบหล่อ หรือการตัดและเจียรมุมเอียงหลังจากที่คอนกรีตบ่มตัวแล้ว การขึ้นรูปก่อนเทเป็นวิธีการที่ใช้กันทั่วไปและคุ้มค่ากว่าในการก่อสร้างแบบมืออาชีพ

แถบลบมุมก่อนเท

Chamfer strips หรือที่เรียกว่า chamfer inserts หรือ edge inserts เป็นวัสดุรูปสามเหลี่ยมที่ติดอยู่ภายในแบบหล่อที่มุมก่อนที่จะเทคอนกรีต เมื่อถอดแบบฟอร์มออก แถบจะดึงออกเพื่อเผยให้เห็นขอบที่เอียงอย่างสมบูรณ์แบบ วิธีนี้ไม่จำเป็นต้องดำเนินการขั้นที่สอง และเพิ่มเวลาน้อยที่สุดในกระบวนการขึ้นรูป

วัสดุแถบลบมุมที่พบมากที่สุดสามชนิด ได้แก่ โฟม (โพลียูรีเทนหรือโพลีเอทิลีน) พีวีซี/พลาสติก และยาง แต่ละคนมีโปรไฟล์ประสิทธิภาพของตัวเอง แถบโฟมมีราคาไม่แพงและยืดหยุ่น แต่มีแนวโน้มที่จะฉีกขาดในระหว่างการถอดแบบฟอร์ม ทิ้งเศษชิ้นส่วนที่ยึดติดกับพื้นผิวคอนกรีตที่ต้องหยิบออกด้วยมือ ซึ่งเป็นกระบวนการแก้ไขข้อบกพร่องที่ใช้เวลานาน แถบพีวีซีมีความทนทานมากกว่า แต่ต้องใช้การยึดเชิงกลด้วยตะปู สกรู หรือกาว ซึ่งจะต้องใช้แรงงานมากขึ้นและปล่อยรูยึดไว้ที่หน้าแบบหล่อ

การตัดและเจียรภายหลังการเท

เมื่อจำเป็นต้องใช้การลบมุมบนคอนกรีตที่บ่มแล้วซึ่งไม่ได้ขึ้นรูปด้วยแถบลบมุม ผู้รับเหมาจะใช้เครื่องเจียรมุมที่ติดตั้งล้อเจียรเพชรหรือเราเตอร์คอนกรีตที่มีดอกลบมุม แนวทางนี้มีราคาแพงกว่ามาก — ต้นทุนอุปกรณ์ เวลาแรงงาน และการจัดการฝุ่นล้วนรวมกัน ก คมตัดลบมุมระยะ 15 เมตรที่เกิดขึ้นระหว่างการเทมีค่าใช้จ่ายน้อยกว่าคมตัดที่เทียบเท่ากันที่เกิดจากการเจียรหลังการบ่มประมาณ 60–70% . โดยทั่วไปวิธีการหลังการเทจะถูกสงวนไว้สำหรับงานปรับปรุงหรือแก้ไขข้อผิดพลาดในการขึ้นรูป

การลบมุมแม่เหล็ก Strips: มาตรฐานระดับมืออาชีพสำหรับงานแบบหล่อเหล็ก

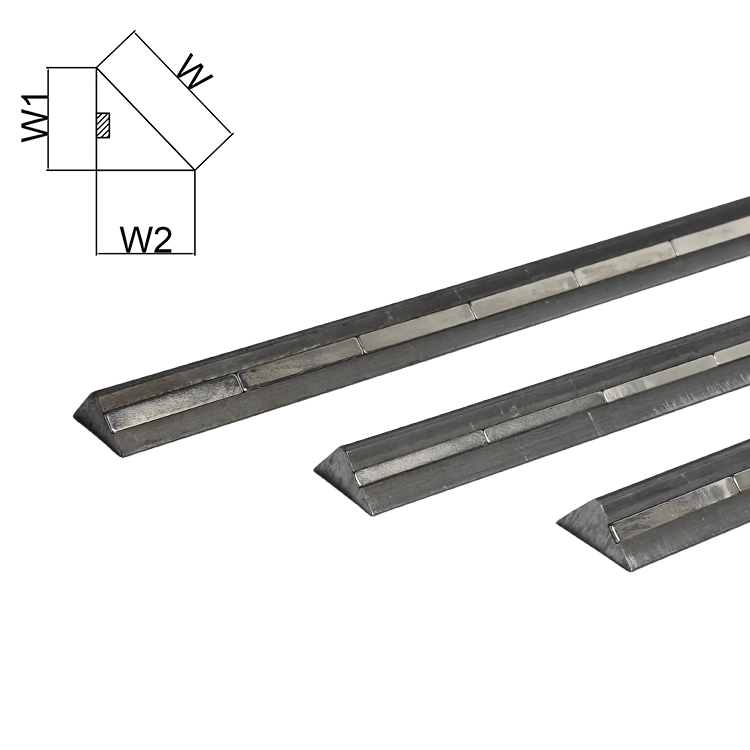

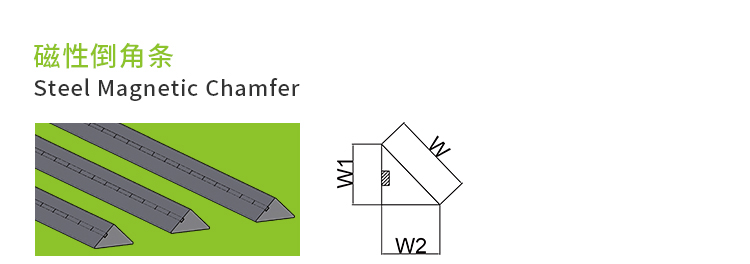

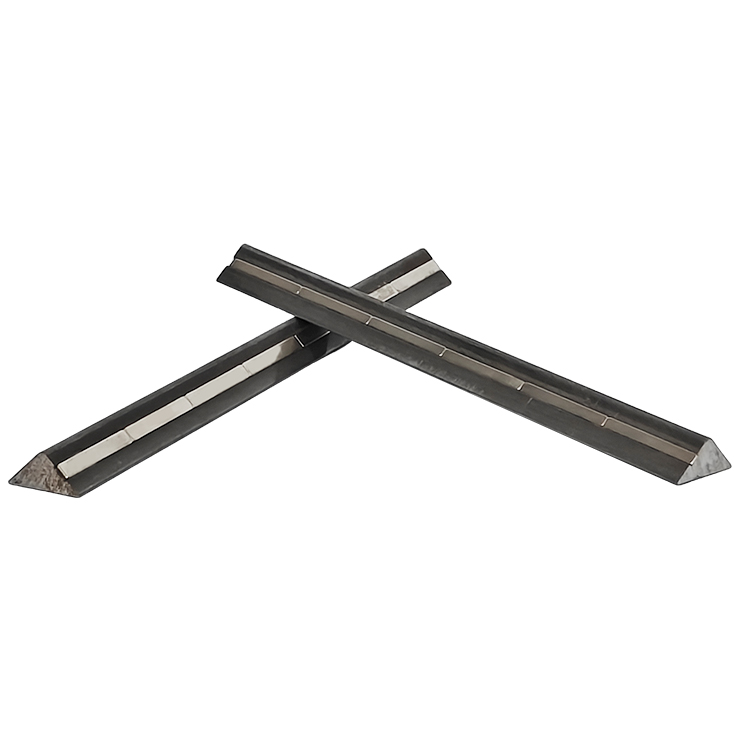

ในการผลิตคอนกรีตสำเร็จรูปและงานในแหล่งกำเนิดโดยใช้แบบหล่อเหล็ก แถบลบมุมแม่เหล็กกลายเป็นวิธีการยึดหลัก แถบลบมุมแม่เหล็กคือเม็ดมีดลบมุมสามเหลี่ยมที่มีแม่เหล็กเฟอร์ไรต์หรือนีโอไดเมียมต่อเนื่องฝังอยู่ตามฐาน แม่เหล็กยึดแถบไว้กับหน้าเหล็กอย่างแน่นหนาโดยไม่ต้องใช้สกรู ตะปู คลิป หรือกาว การวางตำแหน่งใช้เวลาไม่กี่วินาที การเปลี่ยนตำแหน่งก็เร็วพอๆ กัน

แถบลบมุมแม่เหล็กสามารถนำกลับมาใช้ใหม่ได้ในรอบการหล่อหลายร้อยรอบ ซึ่งทำให้ต้นทุนต่อหน่วยที่สูงกว่าไม่เกี่ยวข้องเมื่อคำนวณตามการใช้งาน แถบลบมุมแม่เหล็กที่มีคุณภาพใน PVC หรือยางมีราคาสูงกว่าแถบโฟมแบบใช้ครั้งเดียวถึง 3-5 เท่า แต่ถ้าสามารถทนได้ 300 ครั้ง ซึ่งเป็นตัวเลขที่สมเหตุสมผลสำหรับแถบที่ได้รับการดูแลอย่างดี ต้นทุนต่อการเทก็เป็นเพียงเศษเสี้ยวของทางเลือกอื่นแบบใช้แล้วทิ้ง

แถบลบมุมแม่เหล็กทำงานอย่างไร

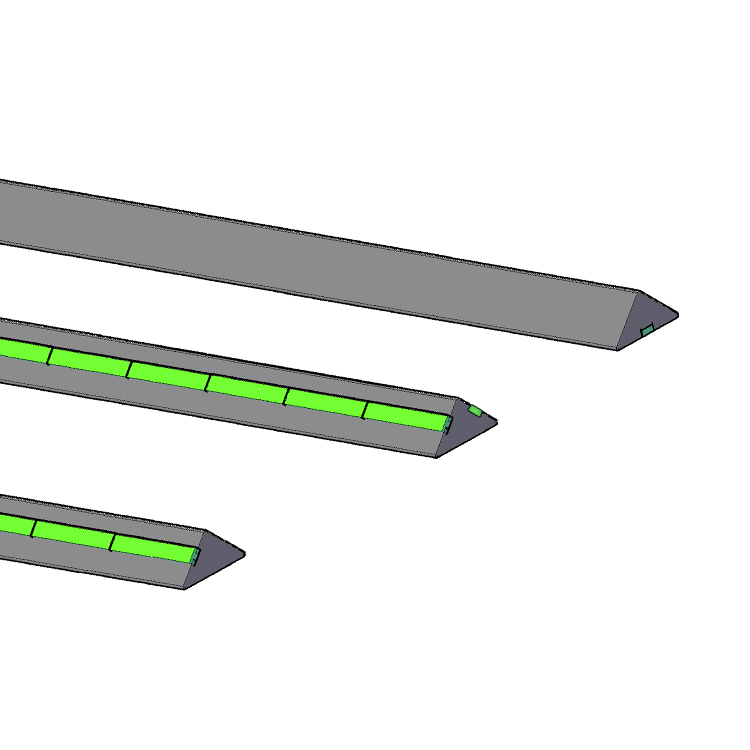

ตัวแถบแม่เหล็กลบมุมมักทำจาก PVC แข็ง ยางยืดหยุ่น หรือทั้งสองอย่างรวมกัน โปรไฟล์รูปสามเหลี่ยมตั้งอยู่ตรงมุมของโครงเหล็ก และฐานแบนสัมผัสกับพื้นผิวเหล็ก แม่เหล็กฝังตัว — โดยปกติจะมีระยะห่างระหว่าง 50 มม. ถึง 150 มม. ตามแนวแถบ — สร้างแรงจับยึดที่ต้านทานการเคลื่อนตัวด้านข้างระหว่างการสั่นสะเทือนของคอนกรีตและการเคลื่อนที่ในแนวตั้งระหว่างการเท ผู้ผลิตส่วนใหญ่ผลิตแถบมา ความยาวมาตรฐาน 1,000 มม. 1500 มม. และ 2000 มม โดยมีข้อต่อประกบกันเพื่อการวิ่งที่ยาวนานขึ้น

ข้อมูลจำเพาะของแม่เหล็กมีความสำคัญ แม่เหล็กเฟอร์ไรต์มีความคุ้มค่าและทำงานได้ดีในสภาพแวดล้อมการผลิตมาตรฐาน แม่เหล็กนีโอไดเมียม (ธาตุหายาก) ให้การยึดเกาะที่แข็งแกร่งยิ่งขึ้น สำคัญเมื่อแถบลบมุมวางอยู่บนพื้นผิวแนวตั้งหรือเหนือศีรษะ หรือเมื่อวางคอนกรีตด้วยเครื่องสั่นภายในพลังงานสูงที่สร้างแรงกดด้านข้างอย่างมากบนเม็ดมีดแบบหล่อ

คุณภาพการตกแต่งพื้นผิว

ข้อได้เปรียบที่ชัดเจนที่สุดประการหนึ่งของแถบลบมุมแม่เหล็กที่เหนือกว่าโฟมก็คือคุณภาพผิวสำเร็จ โฟมดูดซับความชื้นและทำให้พื้นผิวหยาบและมีรูพรุนบนใบหน้าที่ลบมุม แถบแม่เหล็ก PVC และยางให้พื้นผิวที่เรียบและหนาแน่นบนมุมเอียงที่ตรงกับหรือเกินกว่าคุณภาพการตกแต่งของพื้นผิวที่อยู่ติดกัน สำหรับคอนกรีตสถาปัตยกรรม — ในกรณีที่พื้นผิวมีรอยตำหนิเป็นสิ่งที่ยอมรับไม่ได้ — ความแตกต่างนี้ถือเป็นปัจจัยชี้ขาด

การเปรียบเทียบประเภท Chamfer Strip: ภาพรวมที่ใช้งานได้จริง

การเลือกแถบลบมุมที่เหมาะสมจะขึ้นอยู่กับประเภทของแบบหล่อ ขนาดโครงการ รอบการใช้ซ้ำที่ต้องการ และข้อกำหนดคุณสมบัติการตกแต่ง ตารางด้านล่างสรุปข้อดีข้อเสียที่สำคัญ

ขนาดการลบมุมมาตรฐานและเวลาที่ควรใช้แต่ละขนาด

ขนาดการลบมุมระบุเป็นความยาวขาของหน้าตัดสามเหลี่ยมมุมฉาก "การลบมุม 20 มม." หมายความว่าขาทั้งสองข้างของรูปสามเหลี่ยมมีขนาด 20 มม. ทำให้มีหน้าตัดในแนวทแยง 28 มม. ที่ 45 องศา ต่อไปนี้คือวิธีที่การเลือกขนาดมักจะจับคู่กับประเภทแอปพลิเคชัน:

• 10 มม. × 10 มม.: งานที่อยู่อาศัยงานเบา มุมภายในบนผนังและเสาที่ต้องการการเปิดเผยน้อยที่สุด มักใช้ในการก่อสร้างตัวเสื้อเพื่อลดความเสี่ยงจากการกะเทาะโดยไม่ต้องมองเห็นมุมเอียงที่ชัดเจน
• 15 มม. × 15 มม.: มาตรฐานการก่อสร้างเชิงพาณิชย์ทั่วไปสำหรับเสา คาน และขอบผนังในโครงการสำนักงานและร้านค้าปลีก ปรับสมดุลการมองเห็นและการใช้งานจริง
• 20 มม. × 20 มม.: ขนาดที่ใช้กันอย่างแพร่หลายในคอนกรีตโยธาและโครงสร้าง ใช้กับหลักยึดสะพาน กำแพงกันดิน พื้นอุตสาหกรรม และชิ้นส่วนสำเร็จรูป ที่ ลบมุม 20 มม. เป็นขนาดเริ่มต้นที่ระบุในรหัสคอนกรีตของประเทศส่วนใหญ่ เมื่อไม่ได้กำหนดขนาดไว้โดยเฉพาะ
• 25 มม. × 25 มม.: งานโครงสร้างพื้นฐาน ได้แก่ อุโมงค์ อุโมงค์ และงานโยธาที่มีน้ำหนักมาก ซึ่งขอบอาจได้รับแรงกระแทกจากยานพาหนะหรือเครื่องจักร
• 30 มม. × 30 มม. และสูงกว่า: ด้านหน้าอาคารสำเร็จรูปทางสถาปัตยกรรม แผงรวมแบบเปิดโล่ง และองค์ประกอบโครงสร้างที่เป็นเอกลักษณ์ โดยที่เส้นเงาเป็นคุณสมบัติการออกแบบโดยตั้งใจ นอกจากนี้ยังใช้ในสภาพแวดล้อมที่รุนแรง (ในทะเล การสัมผัสสารเคมี) โดยการลบมุมที่ใหญ่กว่าจะเคลื่อนมุมออกจากบริเวณที่มีการเสื่อมสภาพสูงสุด

มีโปรไฟล์ที่ไม่ได้มาตรฐานอยู่ด้วย ผู้ผลิตชิ้นส่วนสำเร็จรูปบางรายใช้การลบมุมอัตราส่วน 1:2 หรือ 1:3 (มุมเอียงตื้นมากกว่า 45 องศา) เพื่อสร้างเอฟเฟกต์เส้นเงาที่แตกต่างกัน แถบลบมุมแม่เหล็กมีจำหน่ายในโปรไฟล์แบบกำหนดเองเหล่านี้จากซัพพลายเออร์แบบหล่อแบบพิเศษ แม้ว่าจะต้องใช้เวลาดำเนินการและปริมาณการสั่งซื้อขั้นต่ำก็ตาม

การติดตั้งแถบลบมุมอย่างถูกต้อง: ข้อผิดพลาดทั่วไปและวิธีหลีกเลี่ยง

การติดตั้งแถบลบมุมที่ไม่ถูกต้องเป็นสาเหตุสำคัญประการหนึ่งของข้อบกพร่องที่ขอบในคอนกรีตขึ้นรูป ผลการซ่อมแซม เช่น การเจียร การปะติด และการเติมอีพ็อกซี่ ส่งผลให้ต้องเสียค่าใช้จ่ายทั้งในด้านเวลาและวัสดุมากกว่าการติดตั้งให้ถูกต้องตั้งแต่แรก ต่อไปนี้เป็นข้อผิดพลาดที่พบบ่อยที่สุดที่พบในไซต์

ช่องว่างระหว่าง Strip และ Form Face

แม้แต่ช่องว่าง 1–2 มม. ระหว่างฐานของแถบลบมุมและหน้าแบบฟอร์มก็ช่วยให้ซีเมนต์ตกเลือดข้างใต้ระหว่างการสั่นสะเทือน ผลลัพธ์ที่ได้คือครีบที่แข็งตัวตามขอบของ chamfer ที่ต้องถูกบิ่นออกไป ซึ่งสร้างความเสียหายให้กับคอนกรีตสดในกระบวนการ สำหรับแถบลบมุมแม่เหล็ก ช่องว่างนี้มักเกิดจากแม่เหล็กที่สูญเสียความแข็งแรงในการยึดเกาะหรือเศษซากระหว่างแถบและรูปทรงเหล็ก ทำความสะอาดหน้าแบบฟอร์มด้วยแปรงลวดก่อนวางแถบ และตรวจสอบว่าแต่ละส่วนยึดแน่นกับเหล็กโดยไม่มีการโยก

ข้อต่อที่ไม่ตรงแนวระหว่างส่วนสตริป

เมื่อแถบลบมุมสองส่วนบรรจบกันตั้งแต่ต้นจนจบ ออฟเซ็ตใดๆ แม้แต่ 0.5 มม. จะสร้างขั้นที่มองเห็นได้ในขอบลบมุมที่ทำเสร็จแล้ว สำหรับแถบลบมุมแม่เหล็ก การแนบปลายเข้าหากันนั้นทำได้ง่าย เนื่องจากแม่เหล็กจะยึดตำแหน่งไว้โดยไม่เบี่ยงเบน สำหรับแถบ PVC ที่ตอกตะปู การจัดแนวข้อต่อต้องได้รับการดูแลเป็นพิเศษ ใช้ขอบตรงเมื่อจัดตำแหน่งส่วนต่างๆ และใช้เทปชิ้นเล็กๆ พันรอบรอยต่อก่อนเทเพื่อป้องกันการซึมของส่วนผสม

ตัวแทนการปลดปล่อยไม่เพียงพอ

แถบลบมุม — โดยเฉพาะประเภทพีวีซีและยาง — จะต้องเคลือบด้วยน้ำมันสำหรับไล่เชื้อราก่อนเทแต่ละครั้ง การข้ามขั้นตอนนี้หมายถึงแถบจะยึดติดกับพื้นผิวคอนกรีตและฉีกส่วนที่เป็นลบมุมออกในระหว่างการปอก ใช้น้ำยาลอกคราบบางๆ สม่ำเสมอบนหน้าแถบลบมุมโดยใช้แปรงหรือลูกกลิ้ง ไม่ใช่ปืนสเปรย์ — การฉีดพ่นมีแนวโน้มที่จะพลาดมุมภายในและทิ้งสระน้ำไว้บนพื้นผิวแนวนอนซึ่งทำให้เกิดรอยตำหนิบนพื้นผิว

รางรางระหว่างการสั่นสะเทือน

เครื่องสั่นคอนกรีตภายในสร้างแรงกดดันด้านข้างอย่างมากต่อทุกสิ่งที่อยู่ในแบบหล่อ แถบโฟมที่ยึดด้วยกาวเพียงอย่างเดียวสามารถเคลื่อนตัวได้หลายมิลลิเมตรในระหว่างการสั่นสะเทือน ทำให้เกิดการลบมุมที่เป็นคลื่นหรือแนวที่ไม่ตรง แถบลบมุมแม่เหล็กต้านทานการกระจัดนี้ได้อย่างมีประสิทธิภาพเมื่อแรงยึดของแม่เหล็กถูกจับคู่กับการวางแนวของแบบฟอร์มและเอาท์พุตของเครื่องสั่น สำหรับการสั่นสะเทือนความถี่สูง (มากกว่า 12,000 รอบต่อนาที) ควรใช้แถบแม่เหล็กนีโอไดเมียมมากกว่าแถบแม่เหล็กเฟอร์ไรต์ ซึ่งอาจให้แรงยึดเกาะที่ใบหน้าแนวตั้งได้ไม่เพียงพอ

การใช้งานในการผลิตคอนกรีตสำเร็จรูป

การผลิตคอนกรีตสำเร็จรูปเป็นที่ที่แถบแม่เหล็กถูกใช้มากที่สุด โดยทั่วไปโรงงานหล่อสำเร็จรูปจะใช้พาเลทเหล็กหรือแบบโต๊ะซึ่งมีการกำหนดค่าใหม่หลายครั้งในแต่ละวัน ในสภาพแวดล้อมนี้ ความเร็วและความง่ายในการเปลี่ยนตำแหน่งแถบลบมุมแม่เหล็กจะแปลงเป็นปริมาณงานการผลิตโดยตรง ทีมงานที่ก่อนหน้านี้ใช้เวลา 20 นาทีในการตอกแถบลบมุมโฟมต่อแม่พิมพ์ สามารถวางและวางตำแหน่งแถบลบมุมแม่เหล็กสำหรับแม่พิมพ์เดียวกันได้ภายในเวลาไม่ถึง 5 นาที

ชิ้นส่วนสำเร็จรูปที่มีการลบมุมอยู่เป็นประจำ ได้แก่:

• คอลัมน์และฐานคอลัมน์สำหรับโครงสร้างหลายชั้น
• แผ่นผนังสำหรับอาคารพักอาศัย อาคารพาณิชย์ และโรงงานอุตสาหกรรม
• ราวบันไดและดอกยางบันไดส่วนบุคคล
• คานสะพาน (ไอบีม, ยูบีม, คานกล่อง)
• ส่วนซับในอุโมงค์ที่มีขอบลบมุมช่วยประกอบแหวนและที่นั่งปะเก็น
• บล็อกยึดผนังและแผงกั้นเสียง
• แผงหุ้มสถาปัตยกรรมที่มีเส้นเงาเป็นองค์ประกอบการออกแบบ

ในการผลิตส่วนอุโมงค์โดยเฉพาะ ขอบลบมุมมีจุดประสงค์ด้านโครงสร้างมากกว่าความสวยงาม การลบมุมจะสร้างร่องแบบฝังเมื่อสองส่วนวางติดกัน และร่องนี้สามารถเติมด้วยยาแนวหรือยาแนวเพื่อปิดผนึกน้ำสำรองได้ ข้อกำหนดส่วนอุโมงค์ส่วนใหญ่ต้องมีการลบมุมขั้นต่ำ 20 มม. × 20 มม. บนข้อต่อตามยาวและเส้นรอบวงทั้งหมด ด้วยเหตุผลนี้เอง

ขอบลบมุมและความทนทานของคอนกรีต

ข้อโต้แย้งด้านความทนทานสำหรับขอบลบมุมได้รับการสนับสนุนอย่างดีจากการสังเกตเชิงปฏิบัติและวัสดุศาสตร์ มุมคอนกรีตที่แหลมคม 90 องศามีความเสี่ยงโดยธรรมชาติ เนื่องจากคอนกรีตที่ปลายสุดของมุมรองรับเพียงสองหน้ามากกว่าสามหน้า เมื่อตกอยู่ภายใต้แรงกระแทก การหมุนเวียนด้วยความร้อน หรือการกัดกร่อนของเหล็กเสริม มุมที่รองรับได้ไม่ดีมีแนวโน้มที่จะหลุดร่อนก่อน

การหมุนเวียนความร้อนจะรุนแรงเป็นพิเศษที่มุมโล่ง คอนกรีตจะขยายตัวและหดตัวตามอุณหภูมิที่เปลี่ยนแปลง มุมคือจุดที่พื้นผิวทั้งสองมาบรรจบกันที่มุมรับแสงสูงสุด ทำให้เกิดความเครียดจากความร้อนแบบสองทิศทาง เมื่อเวลาผ่านไปหลายปีของการสัมผัสกลางแจ้ง ความเครียดแบบวนนี้ทำให้เกิดการแตกร้าวขนาดเล็กจนเกิดการหลุดร่อนที่มองเห็นได้ การศึกษาเสาโครงสร้างการจอดรถแสดงให้เห็นว่าขอบที่ลบมุมช่วยลดอุบัติการณ์การหลุดของมุมได้ 40–60% ตลอดระยะเวลาการให้บริการ 20 ปี เมื่อเทียบกับเสาที่มีขอบคมเทียบเท่าในสภาพแวดล้อมเดียวกัน

ในคอนกรีตเสริมเหล็ก ความลึกของการหุ้มที่มุมแหลมในเชิงเรขาคณิตจะน้อยกว่าการหุ้มที่ระบุซึ่งวัดในแนวตั้งฉากกับหน้าเรียบ ฝาครอบขนาด 30 มม. บนผนังเรียบอาจลดลงเหลือ 21 มม. ที่มุมสี่เหลี่ยมเมื่อวัดจากเหล็กเส้นที่ใกล้ที่สุด การลบมุมมุมจะช่วยขยับพื้นผิวที่ถูกเปิดออกทางกายภาพออกจากเหล็กเส้น และทำให้ฝาครอบกลับคืนมาอย่างมีประสิทธิภาพ นี่คือสาเหตุที่รหัสคอนกรีตที่เน้นความทนทานจำนวนมาก รวมถึง BS EN 13670 ในยุโรป กำหนดให้ต้องมีการลบมุมบนคอนกรีตโครงสร้างอย่างชัดเจนในประเภทการสัมผัส XC3, XC4, XD2 และสูงกว่า

การเลือกแถบลบมุมแม่เหล็กที่เหมาะสมสำหรับโครงการของคุณ

แถบลบมุมแม่เหล็กไม่ได้ทำงานเท่ากันทั้งหมด ปัจจัยต่อไปนี้ควรเป็นแนวทางในการกำหนดคุณสมบัติและการตัดสินใจซื้อสำหรับการใช้งานแบบหล่อเหล็กสำเร็จรูปและในแหล่งกำเนิด

ประเภทแม่เหล็กและแรงยึด

สำหรับการหล่อแนวนอน (แถบวางอยู่บนโต๊ะเหล็กแบน) โดยทั่วไปแม่เหล็กเฟอร์ไรต์ที่มีแรงยึด 10-15 N ต่อแม่เหล็กก็เพียงพอแล้ว สำหรับผิวหน้าที่มีรูปทรงแนวตั้งหรือรูปทรงที่ใช้กับการสั่นสะเทือนพลังงานสูง ให้ระบุแถบลบมุมแม่เหล็กนีโอไดเมียมที่มีแรงยึด 25–50 นิวตันต่อแม่เหล็ก ผู้ผลิตบางรายเผยแพร่ข้อมูลแรงดึงออกต่อเมตรของแถบ ซึ่งเป็นตัวชี้วัดเปรียบเทียบที่มีประโยชน์ มองหาขั้นต่ำของ แถบ 150 นิวตันต่อเมตรสำหรับการใช้งานในแนวตั้ง .

วัสดุของตัวเครื่อง: พีวีซีและยาง

แถบลบมุมแม่เหล็ก PVC มีความแข็งและมีเสถียรภาพในมิติมากกว่า ซึ่งทำให้เหมาะสำหรับการใช้งานที่ต้องการรูปทรงขอบที่แม่นยำมาก เช่น งานสถาปัตยกรรมสำเร็จรูป เป็นต้น แถบลบมุมแม่เหล็กแบบยางมีความยืดหยุ่นมากกว่า ช่วยให้สามารถเคลื่อนตัวไปตามส่วนโค้งเล็กน้อยหรือพื้นผิวที่ไม่เรียบโดยไม่ทิ้งช่องว่าง ยางยังมีแนวโน้มที่จะหลุดออกจากหน้าคอนกรีตได้สะอาดมากขึ้นในระหว่างการปอก ซึ่งช่วยลดความเสี่ยงของความเสียหายที่พื้นผิว สำหรับการผลิตในปริมาณมาก แถบลบมุมแม่เหล็กแบบยางมักจะให้อายุการใช้งานของแถบที่ดีกว่า เนื่องจากความยืดหยุ่นของแถบแม่เหล็กจะช่วยลดความเครียดในส่วนต่อประสานของตัวแม่เหล็กในระหว่างการถอดแบบฟอร์ม

ทนต่ออุณหภูมิ

โรงงานพรีคาสท์มักใช้การบ่มด้วยไอน้ำเพื่อเร่งการเพิ่มความแข็งแรง ความแข็งแรงของแม่เหล็กเฟอร์ไรต์มาตรฐานไม่ได้รับผลกระทบอย่างมีนัยสำคัญจากอุณหภูมิการบ่มด้วยไอน้ำ (โดยทั่วไปคือ 50–70°C) อย่างไรก็ตาม แม่เหล็กนีโอไดเมียมเริ่มสูญเสียอำนาจแม่เหล็กถาวรที่สูงกว่าประมาณ 80°C ซึ่งหมายความว่าไม่เหมาะสมสำหรับรอบการบ่มแบบเร่งที่อุณหภูมิสูงโดยที่ผู้ผลิตไม่ยืนยันเกรดที่อุณหภูมิสูง ระบุข้อกำหนดนี้อย่างชัดเจนเมื่อสั่งซื้อแถบลบมุมแม่เหล็กสำหรับงานสำเร็จรูปที่อบด้วยไอน้ำ

มุมและส่วนท้าย

ระบบแถบลบมุมแม่เหล็กที่ดีประกอบด้วยชิ้นส่วนมุมที่ทำขึ้นโดยเฉพาะ — มุมภายในและภายนอก 90 องศา — ซึ่งช่วยให้การลบมุมพันรอบมุมคอลัมน์โดยไม่ต้องตัดรอยต่อที่ไม่น่าดูที่ไซต์งาน ชิ้นส่วนมุมเหล่านี้ควรถูกระบุให้เป็นส่วนหนึ่งของระบบ แทนที่จะสร้างขึ้นจากความยาวในการตัด เนื่องจากรอยต่อที่ไซต์ตัดเป็นสาเหตุของการรั่วไหลของเนื้อครีมและข้อบกพร่องของขอบ

คอนกรีตลบมุมในบริบททางสถาปัตยกรรมและการออกแบบ

ในคอนกรีตทางสถาปัตยกรรม บางครั้งเรียกว่าคอนกรีตหน้าเรียบหรือเบตงบรูต ขอบลบมุมเป็นเครื่องมือด้านสุนทรียศาสตร์ที่ตั้งใจพอๆ กับที่ใช้งานได้จริง เส้นเงาที่สร้างขึ้นโดยแถบลบมุมจะประกบพื้นผิว กำหนดรูปทรงเรขาคณิตขององค์ประกอบ และทำให้คอนกรีตมวลเบามีคุณภาพที่ประณีตและประณีตซึ่งไม่มีขอบสี่เหลี่ยมเรียบ

สถาปนิกที่ทำงานในแบบดั้งเดิมของคอนกรีตเปลือย ตั้งแต่ Unité d'Habitation ของ Le Corbusier ไปจนถึงโครงการ Tadao Ando ร่วมสมัย ได้ใช้เส้นลบมุมเพื่อควบคุมการอ่านแสงบนพื้นผิวคอนกรีต ก ลบมุม 25 มม. สร้างเส้นเงากว้างประมาณ 35 มม ภายใต้สภาวะแสงคราดซึ่งเพียงพอที่จะมองเห็นได้ชัดเจนในเวลากลางวันบนส่วนหน้าอาคาร ลบมุม 10 มม. อ่านเป็นเส้นละเอียด ละเอียดกว่า และเหมาะสำหรับพื้นผิวภายในที่ระดับแสงและระยะการรับชมต่างกัน

สำหรับสถาปัตยกรรมสำเร็จรูป ความสม่ำเสมอของความลึกและตำแหน่งของการลบมุมบนแผงที่เหมือนกันหลายร้อยหรือหลายพันแผ่นเป็นสิ่งสำคัญ การเปลี่ยนแปลงตำแหน่งแถบจะทำให้เกิดการวางแนวที่ไม่ตรงเมื่อติดตั้งแผง แถบลบมุมแม่เหล็กช่วยให้สามารถวางตำแหน่งอ้างอิงอย่างรวดเร็วและทำซ้ำได้กับเครื่องหมายอ้างอิงบนแบบฟอร์มเหล็ก ทำให้สามารถบรรลุความสม่ำเสมอนี้ได้ในระดับการผลิตในลักษณะที่แถบที่ตอกตะปูหรือติดกาวไม่สามารถจับคู่ได้อย่างน่าเชื่อถือ

สถาปนิกบางคนระบุแถบลบมุมสี ซึ่งโดยทั่วไปแล้วจะเป็นตัว PVC ที่มีเม็ดสีในตัว เพื่อสร้างคอนทราสต์ของสีที่มุมเอียง นี่เป็นเทคนิคที่ไม่ธรรมดาแต่มีประสิทธิภาพในการสร้างการมองเห็นที่ชัดเจนในส่วนหน้าของแผงขนาดใหญ่ แถบลบมุมแม่เหล็กมาตรฐานมีจำหน่ายในสีเทา สีดำ และสีขาวเป็นครั้งคราวจากซัพพลายเออร์รายใหญ่ โดยสามารถสั่งสีที่กำหนดเองได้

การบำรุงรักษาและการนำแถบลบมุมแม่เหล็กกลับมาใช้ใหม่

เพื่อให้แถบลบมุมแม่เหล็กมีอายุการใช้งานสูงสุด จำเป็นต้องมีขั้นตอนการบำรุงรักษาอย่างสม่ำเสมอ แถบที่ถูกโยนลงในถังขยะระหว่างการเทจะสะสมเศษคอนกรีต ได้รับความเสียหายจากแม่เหล็ก และพัฒนารอยขีดข่วนบนพื้นผิวที่ถ่ายโอนไปยังผิวคอนกรีต

1. ทำความสะอาดทันทีหลังลอก เศษคอนกรีตบนหน้าแถบนั้นสามารถกำจัดออกได้ง่ายเมื่อยังสดอยู่ และเมื่อบ่มให้หายขาดได้ยากอย่างยิ่ง ใช้มีดโกนพลาสติก ไม่ใช่เครื่องมือโลหะที่ทำให้ PVC หรือตัวยางเป็นรอย แล้วล้างออกด้วยน้ำสะอาด
2. ตรวจสอบอาร์เรย์แม่เหล็ก วางแผ่นเหล็กไว้ตามฐานของแถบหลังจากทำความสะอาดแล้ว ส่วนใดๆ ที่ไม่ยึดแน่นแสดงว่าแม่เหล็กชำรุดหรือถูกแทนที่ ซัพพลายเออร์สามารถซ่อมแซมความล้มเหลวของแม่เหล็กแต่ละรายการได้ ควรเลิกใช้แถบที่มีแม่เหล็กขัดข้องหลายจุด
3. จัดเก็บในแนวนอน การวางแถบแนวตั้งหรือพิงผนังทำให้เกิดการบิดงอในระยะยาว โดยเฉพาะในแถบพีวีซี จัดเก็บแบบเรียบในชั้นวางที่มีป้ายกำกับซึ่งจัดระเบียบตามขนาดโปรไฟล์
4. ลงน้ำยาก่อนเททุกครั้ง แม้หลังจากทำความสะอาดแล้ว ให้ทาสารลอกสีใหม่ทั้งด้านหน้าสามเหลี่ยมของแถบและหน้าฐานที่สัมผัสกับรูปทรงเหล็ก ซึ่งจะช่วยปกป้องทั้งพื้นผิวของแถบและทำให้การลอกแบบฟอร์มทำได้ง่ายขึ้น
5. บันทึกรอบการใช้งาน ในโรงงานพรีคาสท์ปริมาณมาก การติดตามจำนวนการเทต่อชุดแถบช่วยให้สามารถทดแทนเชิงรุกก่อนที่การเสื่อมสภาพของพื้นผิวจะเริ่มส่งผลต่อคุณภาพของคอนกรีตสำเร็จรูป ผู้ผลิตส่วนใหญ่แนะนำให้เปลี่ยนแถบที่ 80% ของรอบการใช้ซ้ำที่กำหนด แทนที่จะรอความล้มเหลวที่มองเห็นได้

การวิเคราะห์ต้นทุน: แถบลบมุมแม่เหล็กเทียบกับวิธีการแบบดั้งเดิม

การเปรียบเทียบต้นทุนตามความเป็นจริงต้องคำนึงถึงต้นทุนวัสดุ เวลาแรงงานในการติดตั้งและถอด ความถี่ในการเปลี่ยนแถบ และต้นทุนเพิ่มเติมสำหรับการซ่อมแซมข้อบกพร่อง ตัวอย่างต่อไปนี้ใช้โรงงานผลิตชิ้นส่วนสำเร็จรูปสมมุติในการหล่อชิ้นส่วนคอลัมน์ 50 ชิ้นต่อสัปดาห์ โดยแต่ละชิ้นต้องใช้แถบลบมุมขนาด 20 มม. 12 เมตร

ตัวเลขด้านบนทำให้ชัดเจนว่า ต้นทุนต่อหน่วยที่สูงขึ้นของแถบลบมุมแม่เหล็กจะถูกชดเชยทั้งหมดด้วยการประหยัดแรงงานภายในปีการผลิตแรก . การประหยัดรายปีอย่างต่อเนื่องจากการลดแรงงานและการซ่อมแซมข้อบกพร่องมีมาก สำหรับโรงงานที่ผลิตชิ้นส่วน 50 ชิ้นต่อสัปดาห์ การเปลี่ยนจากโฟมเป็นแถบลบมุมแบบแม่เหล็กสามารถประหยัดค่าใช้จ่ายโดยตรงได้มากกว่า 15,000 เหรียญสหรัฐต่อปี ก่อนที่จะคำนึงถึงคุณภาพที่ดีขึ้นและอัตราการปฏิเสธของลูกค้าที่ลดลง

ข้อกำหนดด้านรหัสและข้อมูลจำเพาะสำหรับการลบมุม

การลบมุมขอบไม่จำเป็นเสมอไป รหัสและข้อกำหนดที่ใช้กันอย่างแพร่หลายหลายข้อกำหนดข้อกำหนดการลบมุมบนคอนกรีตโครงสร้าง

• ACI 301 (สหรัฐอเมริกา): กำหนดให้มุมที่เปิดโล่งทั้งหมดของคอนกรีตขึ้นรูปต้องมีการลบมุมหรือรัศมี เว้นแต่จะระบุไว้เป็นอย่างอื่น ขนาดลบมุมเริ่มต้นที่ไม่ได้ระบุคือ 3/4 นิ้ว (ประมาณ 19 มม.)
• บี EN 13670 (ยุโรป): ระบุข้อกำหนดการลบมุมสำหรับคอนกรีตในระดับการสัมผัส XC3 ขึ้นไป โดยมีการลบมุมขั้นต่ำ 15 มม. บนขอบโครงสร้างแบบเปลือยทั้งหมดในสภาพแวดล้อมระดับปานกลางถึงรุนแรง
• AS 3610 (ออสเตรเลีย): มาตรฐานแบบหล่อที่ต้องใช้แถบลบมุมหรือเทียบเท่าที่มุมภายนอกทั้งหมด เว้นแต่แบบการออกแบบจะอนุญาตให้มีขอบสี่เหลี่ยมโดยเฉพาะ
• การออกแบบสะพาน ASSHTO LRFD (สหรัฐอเมริกา): ต้องมีการลบมุมขั้นต่ำ 25 มม. บนขอบเปลือยทั้งหมดของคอนกรีตสะพานในสภาพการสัมผัส XS และ XD
• CIRIA C660 / C766 (สหราชอาณาจักร): เอกสารคำแนะนำสำหรับการแตกร้าวเนื่องจากความร้อนตั้งแต่อายุยังน้อยในคอนกรีต แนะนำให้ใช้ขอบที่มีการลบมุมเพื่อลดผลกระทบจากความเข้มข้นของความเค้นที่มุมของแบบฟอร์ม ซึ่งเป็นปัจจัยหนึ่งในการเริ่มต้นการแตกร้าวเนื่องจากความร้อนตั้งแต่ต้น

เมื่อตรวจสอบข้อกำหนดของโครงการ ให้ตรวจสอบทั้งแบบโครงสร้างและส่วนข้อกำหนดของโครงการเพื่อดูข้อกำหนดในการขึ้นรูป ไม่ใช่เรื่องแปลกที่ข้อกำหนดการลบมุมจะปรากฏในสเปคแต่ไม่ได้กำหนดมิติบนแบบ โดยให้ผู้รับเหมาตรวจสอบขนาดที่ต้องการกับผู้ออกแบบก่อนสั่งวัสดุขึ้นรูป
